【 特 長 】

① Bluetoothが使用可能な為、タブレットやスマートフォンとのワイヤレス接続が可能です。
② Bluetoothには市販のUSBホストアダプター(ドングル)を使用しています。
③ NC工作機などを簡単に制作できます。
④ 機能を必要なものだけに絞り、シンプルな構成にまとめました。
⑤ ドングルを取外し、スイッチを切替えるだけでUSB接続に変更できます。
 ( 接続の安定性が求められる場合はUSB接続で使用する必要があります。)

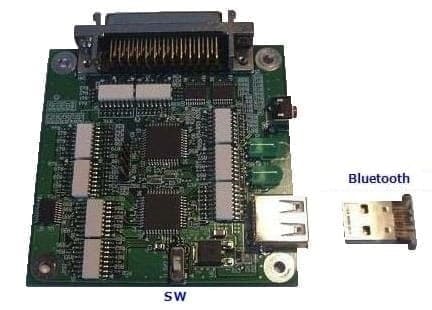

超小型4軸パソコンNC制御基板 PNC-AIR™

機 種 名 PNC-AIR™
作 動 環 境 Windows
作動 データ G コード
オフセット G40・G41・G42
制御プログラム デスクトップ版 : 従来の当社制御システムとほぼ同じ
タブレット版  : 作動未検証
最大制御軸数 4 軸( X・Y・Z・S )オープンコレクタ出力
直 線 補 間 X・Y・Z 空間
円 弧 補 間 X・Y 平面
対応 モータ AC サーボモータ ・ ステッピングモータ
( アブソリュート対応可能 )
内部制御 Mコード M02・M30・M00・M03・M04・M05
外部出力 Mコード 6回路 フォトカプラ・オープンコレクタ出力
外部出力 Tコード 6回路 フォトカプラ・オープンコレクタ出力
外 部 入 力
(フォトカプラ)
極限センサー(±X・±Y・±Z)
手動ボタン(±X・±Y・±Z)
Z相入力信号(X・Y・Z)
一時停止信号
Tコード完了信号
入出力コネクタ MDR 50pin
電   源 USB 接続時   : USBより供給
Bluetooth使用時 : 外部5V電源( USB ←→ 外部 自動切換 )
インターフェース USB 2.0
Bluetooth 4.0
パソコンとの接続
USBケーブルによるパソコンとの接続( ケーブルはA-Aタイプを使用 )
または、Bluetoothアダプタによるパソコンとの接続。

   ※Bluetoothアダプタと基板との間にUSB延長ケーブルを接続すると、
    Bluetoothアダプタを電波状態の良い場所に設置できます。
