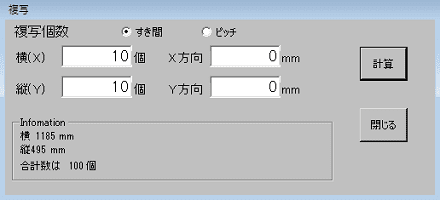

複写機能による多数個取りの例( 複写間隔・複写個数は自由設定 )

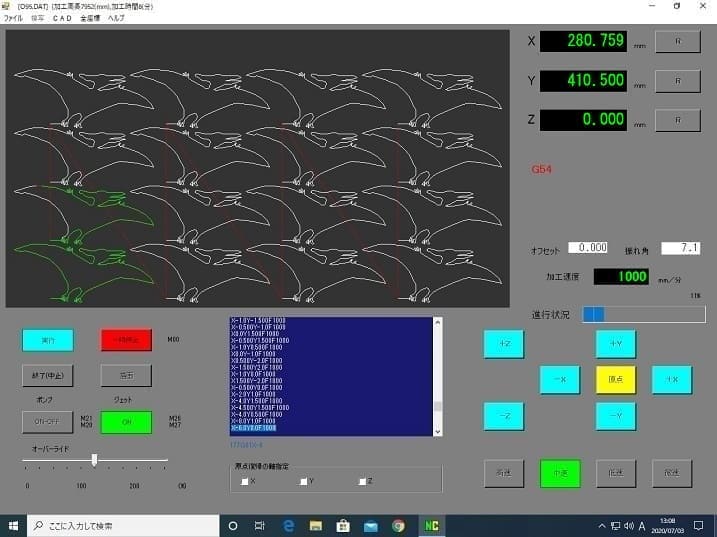

加工進行状況は緑色のトレースとインジケーターで表示します。
【 特 長 】

① NC工作機械などを簡単に製作できます。
② 座標表示部は汎用フライスの読取装置の様な直感的な操作性です。
③ 全14の座標系を備えています。
④ 工具径補正機能や固定サイクルなど、高度な機能を備えています。
⑤ Gコードで作動するため、市販のCAD/CAMと簡単にリンクできます。

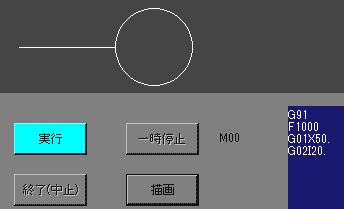

⑥ MDI動作は画面のTextBoxにGコードを書き込むみ実行ボタンを押すだけで作動します。
⑦ 作業終了時の座標値を記憶しています。
⑧ 進行方向に刃先を向ける、進行角制御が可能。
⑨ 制御アプリでありながら、複写機能( 簡易ネスティング )を備えています。



パソコンNC制御システム

作動 データ G コード
O  S Windows10
最大制御軸数 4 軸 ( X・Y・Z・S )
直 線 補 間 X・Y・Z 空間
円 弧 補 間 X・Y 平面
対応 モータ AC サーボモータ ・ ステッピングモータ
内部制御 Mコード M02・M30・M00・M03・M04・M05・M98・M99
外部出力 Mコード 8 回路

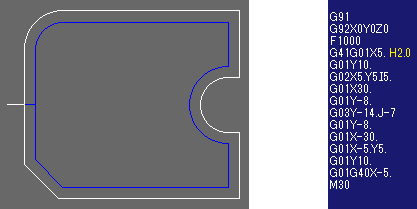

工具径補正 G40・G41・G42
簡易ネスティング 多数個取りの複写機能
イグザクトストップ 各コーナーの一時停止機能(各コーナーにタイマーを自動設定可能)
取付可能外部ボタン ±X・±Y・±Z各軸、手動速度、実行、中止、一時停止 の各ボタン取付可能
その他の機能 サブプログラム使用可能
固定サイクル( G81・G82・G83・G84・G74 )
進行角制御機能
タッチパネル対応可能
パソコンとの接続

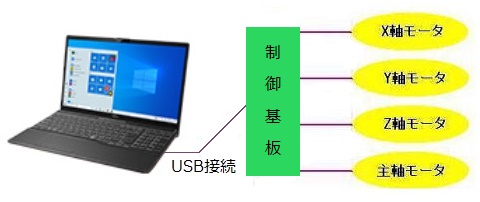

USBによるパソコンとの接続

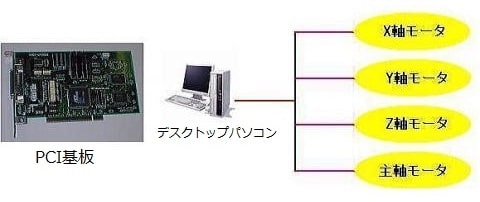

PCI基板によるパソコンとの接続
