Gallery自社製品

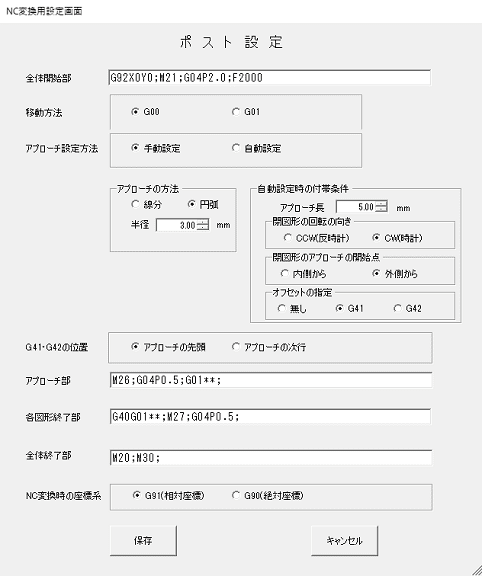

ポストプロセッサーによる条件設定画面

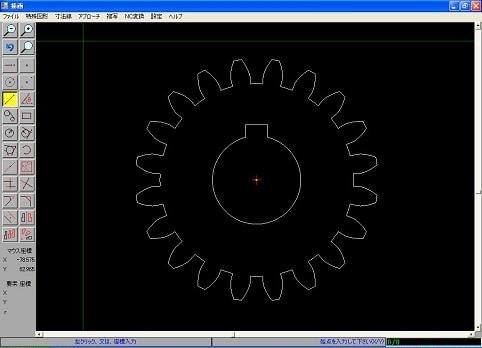

簡易CAD画面
【製品概要】

 ① AutoCADなどのDXFデータをNCデータ(Gコード)に変換します。
 ② ポストプロセッサーの設定により、加工条件とアプローチを自動で出力します。
 ③ ポストプロセッサーは次に書換を行うまで、同じ加工条件とアプローチを出力します。
 ④ 簡易CAD機能を備えているためシンプルな図形の作図は可能です。
 ⑤ 簡易CADではインボリュート歯車・スプライン曲線・楕円・放物線も作図できます。
 ⑥ CADデータはDXF形式を採用しているため、他のCADとデータ交換が可能です。
 ⑦ このアプリケーションは非売品で「レーザーミニ」・「ジェットミニ」に搭載しています。

オリジナルCAM(NCデータ作成アプリケーション)

入力データ DXF形式
出力データ Gコード(NCデータ)
ポスト機能 アプローチ・加工条件などの設定
簡易CAD機能 点・線・円・円弧・インボリュート歯車・スプライン曲線・楕円・放物線・寸法線
作図データ DXF形式
ラスター画像の輪郭抽出 自動ベクタライズ・手動ベクタライズ(簡易デジタイザー)
対応 OS Windows 7・10
NCデータ出力

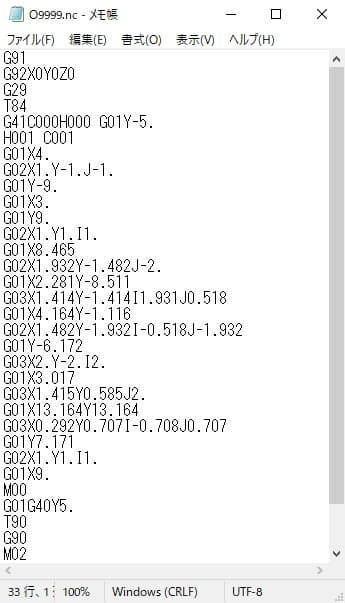

NCデータ(Gコード)出力画面の例
